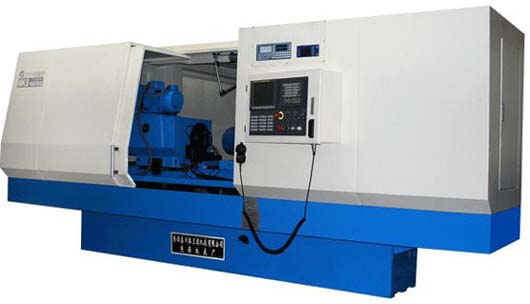

机床为二轴二联动数控高速端面外圆磨床，可对工件进行轴向定位，适用于汽车、柴油机等一般机械中磨削带肩圆柱及齿轮轴等工件。
本机床采用FANUC—Oi-TC数控系统，由AC伺服电机分别控制X轴(砂轮架进给)、Z轴（工作台移动）、 X、Z轴联动可实现砂轮的插补修整。配备意大利MARPOSS公司的XE5测量仪，控制一个外圆测头，一个端面测头，实现工件的端面定位及工件的外圆尺寸测量。采用直径Ф900砂轮，尤其适用汽车行业的转向节零件的磨削。
本机床砂轮架主轴系统采用液体动静压混合轴承，砂轮主轴电机变频调速，保证砂轮45m/s恒线速。并配美国SBS公司的砂轮自动在线平衡装置。砂轮架导轨、工作台导轨均采用平V贴塑卸荷导轨、精度高、抗振性好。头架通过交流变频电机进行无级调速。尾架采用THK密集滚珠轴承，刚性好。
机床采用全封闭防护装置，并带英国吸雾装置。
本机床具有砂轮自动切入、工作台自动跳档、工件尺寸在线自动测量功能。除人工装卸工件外即可完成对工件的自动磨削加工。
水箱采用磁性分离和纸质过滤二级过滤大容量水箱。独立电柜恒温控制。整机美观大方、操作方便。
|
技 术 规 格 |
|
最大磨削直径 |
mm |
Φ500 |
|
最小磨削直径 |
mm |
Φ30 |
|
最大工件重量 |
kg |
300 |
|
最大磨削长度 |
mm |
750 1000 |
|
砂轮线速度 |
m/s |
45（恒线速） |
|
中心高 |
mm |
270 |
|
头架顶尖 |
莫氏 |
6 |
|
尾架顶尖 |
莫氏 |
6 |
|
砂轮尺寸
|
最 大 |
mm |
Ф900×140×Ф305（两片组合） |
|
磨耗至 |
mm |
Ф640×140×Ф305（两片组合） |
|
电机总功率 |
KW |
45 |
|
头架功率 |
KW |
2.2 |
|
砂轮架功率 |
KW |
22 |
|
机床外型尺寸 （平面布置） |
mm |
5964×4523×2870 |
|
机床重量 |
kg |
12000 |
|
机床毛重 |
kg |
13000 |
|
工 作 精 度 |
|
圆度 |
mm |
0.0025 |
|
纵截面内直径一致性 |
mm |
0.005 |
|
垂直度 |
mm |
0.01 |
|
直径的一致性 |
mm |
自动测量0.01 |
定程磨削0.02 |
|
表面粗糙度 |
μm |
外圆Ra0.4 |
端面 Ra0.8 |
|
主 要 附 件 |
|
砂轮平衡轴 |
1套 |
卸砂轮拨头 |
1套 |
|
砂轮吊杆 |
1套 |
测量桥板 |
1套 |
|
砂轮(带法兰盘) |
2套 |
夹头 |
1组 |
|
机床垫铁 |
14套 |
|
|
|
特 殊 附 件 |
|
端面修正器 |
1套 |
平衡架 |
1套 |
|
|
|
|
|
|
